Monitor Dan Perbaikannya (3) Habis

Kerusakan Lain Yang Sering Terjadi

1. Gambar Gelap


Cara mengatasinya adalah ubah posisi pengaturan screen pada playback dengan obeng (+) atau bintang kemudian putar ke kanan tapi jangan terlalu banyak. Posisi monitor dalam keadaan menyala. Lakukan dengan hati-hati.

2. Gambar Berbayang/Buram (Tidak Fokus)


Atur kembali posisi pengaturan fokus pada playback dengan obeng + atau bintang (putar ke kanan tapi jangan terlalu banyak) sampai dihasilkan gambar yang enak dilihat. Jika dalam beberapa waktu settingan berubah lagi, dan ini terjadi terus-menerus, dapat dikatakan bahwa playbacknya rusak. Ada dua cara memperbaikinya, pertama adalah mengganti dengan playback yang baru sesuaikan dengan serinya. Cara kedua adalah dengan mencangkok playback tersebut (tidak dibahas).

3. Warna Kurang Pas (Satu warna terlalu dominan)


Ini berarti kerusakan pada bagian RGB. Caranya adalah dengan memperhatikan solderan di PCBnya (kemungkinan ada yang aus). Jika ditemukan, solder ulang. Setelah itu coba mainkan trimpot yang ada pada PCB tersebut (lihat gambar). Hati-hati dalam memutarnya jangan terlalu banyak, karena akibatnya akan fatal. Jika ada perubahan pada setiap trimpot yang diukur pada rangkaian RGBnya sudah kembali berjalan normal. Akan tetapi jika ada satu saja yang tidak berfungsi maka kemungkinannya adalah transistor-transistor penguatnya (tidak dibahas).

Sekian beberapa gambaran tentang monitor dan perbaikannya. Mungkin dapat menambah ide bagi anda semua, dan artikel tadi masih jauh dari lengkap, karena dalam praktek masih banyak lagi kendala atau masalah yang lebih bervariasi.

Semoga bermanfaat

Tahukah kamu ?

Sebelumnya saya jarang sekali ngecek berapa urutan blog ini di searching google. Wah hati saya senang sekali, rupanya blog ini banyak juga yang demen ;p (GR Mode On). Tapi itu juga berkat para visitor semua yang sering-sering mengunjungi elektronika blog ini, moga-moga saya juga bisa mewujudkan website elektronika kalau mendukung.

Coba Anda lihat rank blog ini dengan kata kunci “elektronika blog” pada google search:

Sukses di urutan pertama, juara pertama, yes !

Coba Anda lihat rank blog ini dengan kata kunci “blog elektronika” pada google search:


Sukses di urutan keempat, juara harapan satu, he3 ..

Untuk kata kunci yang lain, hasilnya belum memuaskan, mungkin saya harus berusaha lebih baik lagi. Tetapi hal ini sudah membanggakan buat saya ;p

Tak lupa juga saya juga mengajak bagi para bloggers sekalian yang bersedia bertukar link atau tukeran link dengan saya, silahkan kirim email ke elka2_blogspot@yahoo.com, nama blog atau website Anda akan ditampilkan pada “Who Links To Me” page. Saya jamin blog Anda akan meningkat pagerank dan visitornya, kenapa ? Karena dengan begitu akan lebih banyak orang lain yang tahu dan mengenal blog Anda. Tukeran link tidak ditanggapi bila disampaikan lewat shoutbox, karena saya anggap hal tersebut SPAM, dikarenakan shoutbox chat hanya digunakan untuk saling kenalan dan konfirmasi link aja.

Oiya di bulan oktober ini, saya sekalian mengucapkan “Selamat Merayakan Hari Raya Idul Fitri” mohon maaf lahir batin.

Mail Me Here

Tukeran Link

Sekian Harap maklum.


Download Thousand Of Java Game


Nah, posting sebelumnya khan sudah saya bahas tentang emulator java game pada handphone, sesuai dengan janji saya sebelumnya. Untuk game java-nya sendiri, kamu bisa cari juga di blog ini, banyak banget. Nih aku tambahin lagi ya, supaya kamu bisa ngetest java game untuk handphone kamu,he3…


1000 Java Game 77089 KB

Download Here





Pass: http://www.newwebstar.com/


111 Mobile Java Games to TRY on your: PC and Mobile



111 Java Game 21738 KB

Download Here












Emulator Java Game Untuk Game Handphone

Dengan semakin meningkatnya jaman dan era modernisasi sekarang ini, maka handphone sebagai salah satu media komunikasi juga sudah mengalami perubahan dalam perkembangannya. Selain untuk telepon, SMS ataupun MMS, handphone saat ini sudah dilengkapi dengan fitur-fitur tambahan yang semakin memanjakan penggunanya. Fitur audio musik seperti MP3 player, Radio, Kamera, Download dan modem, Movie Player, dll yang dijejalkan dalam handphone sudah menjadi trend vendor pabrikan handphone saat ini. Salah satu fitur handphone yang disukai banyak orang adalah fitur game. Game pada handphone terdiri dari banyak versi, yang notabene harus support atau kompatibel pada fitur handphone yang kita punya agar dapat memainkannya.

Aplikasi game yang banyak digandrungi saat ini adalah berbasis Java dan Symbian. Dari beberapa platform OS game tersebut memiliki pasarnya masing-masing. Nah, langsung aja ya. Game berbasis Java atau yang sering disebut Java 2 Micro Edition (J2ME) banyak sekali kita temukan di internet ini, di blog ini juga ada lho (searching aja), Anda dapat dengan mudah mendownloadnya untuk dapat Anda mainkan. Sebagai aplikasi game, sepanjang yang saya temui, file-file game berbasis Java kebanyakan gratis alias ndak mbayar alias freeware. Tetapi walaupun gratis, kualitas dan keasyikan bermain game dengan platform aplikasi Java tidak kalah dengan platform OS game yang lain.

Game berbasiskan aplikasi Java atau J2ME kebanyakan menggunakan *jar execution file atau *jad sebagai format file installer pada handphone. Untuk handphone yang kompatibel dengan aplikasi Java, anda dapat mencari sendiri atau biasanya sudah tercantum pada fitur handphone tersebut (tidak dibahas).

Tetapi masalahnya dari seabrek game yang ada di internet ataupun judul index download yang kita dapat, tidak mungkin khan kita install semuanya ke ddalam handphone kita. Bisa-bisa handphone kita hang, macet, dll, saya ndak bisa bayangkan, he3 …

Untuk itu saya ambil contoh, biasanya di jasa pengisian ringtone atau game. Pada komputernya biasanya sudah dilengkapi dengan emulator game untuk mencoba game yang akan diinstal pada customer. Paling tidak seperti iklan download-download berbayar yang sering kita temui pada majalah atau tabloid, kontent game yang ditawarkan pasti diikutsertakan dengan picture preview sebagai tampilan dan gambaran game tersebut. Tetapi dalam emulator kita dapat mengetest game tersebut pada PC dan memainkannya untuk memilih mana yang cocok untuk kita install pada handphone kita.

Untuk Emulator Java Game, ada beberapa emulator java game yang saya tahu.

SJ-Boy Java Emulator

Emulator ini GNU license alias gratis tis ... karena developernya SUN Java.

Filenya dapat Anda download di

SJBoy Java Emulator



Atau bisa download juga disini



Lebih lengkapnya , kamu dapat tengok disini.

Emulator harus kita install dulu atau ada juga yang sudah jadi berbentuk aplikasi program *exe. Pertama-tama kita jalankan dulu program emulatornya kemudian open aplikasi game yang akan kita coba. Atau kita juga dapat memilih file game java yang akan kita coba kemudian klik kanan open with SJ-Boy Java Emulator. Atau setelah aplikasi SJBoy sudah run, kita bisa klik dua kali file *jar yang akan kita mainkan.

Skin yang digunakan pada SJBoy Java emulator dapat diganti-ganti sesuai dengan versi emulator yang kita install.

Midp2Exe

Install dan double klik pada file *jar yang akan kita coba mainkan.

Filenya dapat Anda download di

Midp2Exe Java Emulator

Link Download Yang lain Di Rapidshare

Setelah game yang kita mainkan dengan emulator java pada PC sudah kita lakukan dan game yang kita cari sudah kita dapatkan. Kamu dapat transfer file installer aplikasi game tersebut melalui media akses kabel data, bluetooth ataupun infrared.

Alternative links yang bisa Anda coba :

  • Game Magic From Fun Mobile, Link Download klik Sini
  • Java emulator play at PC, Link Download klik Sini
  • MidpX Emulator Java, Link Download klik Sini
  • Untuk Nokia.
    S60 Platform SDK for Symbian OS, for Java™ MIDP allows Java™ developers to quickly and efficiently run and test Java applications. Link Download klik Sini

Semoga bermanfaat.


Monitor Dan Perbaikannya (2)

Langkah Awal Pembongkaran Monitor

Sebelum membongkar monitor, jangan lupa untuk menyiapkan alat-alat. Hal ini untuk menghindari terjadinya pemaksaan/pemerkosaan dalam membongkar monitor. Siapkan juga alas kaki yang terbuat dari karet agar tidak terkena arus listrik statis. Langkah pertama dalam membongkar monitor adalah membuka casing monitornya. Jangan dipaksa karena beberapa monitor agak sulit dibuka walaupun baut-bautnya sudah dilepas semua. Beberapa monitor ada yang menggunakan sistem socket untuk mengencangkan casingnya.

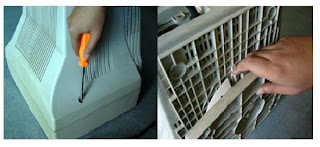

Gmbr. Pembongkaran Casing Monitor

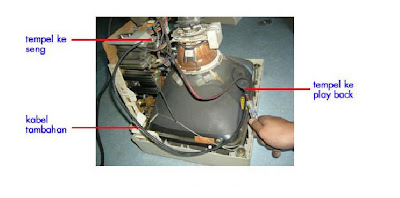

Proses Grounding

Setelah casing terbuka, lakukan proses grounding. Caranya, sambungkan obeng ke kabel. Tempelkan ujung kabel yang lainnya ke ground (seng). Tempelkan ujung kabel yang menempel pada obeng ke kepala playback.

Hati-hati !

Meskipun sudah mati, play back masih memiliki tegangan tinggi. Beberapa capasitor dalam monitor juga dimungkinkan masih menyimpan tegangan yang bisa buat anda kesetrum.

Gmbr Proses Grounding

Pelacakan Kerusakan

Teknik yang digunakan dalam pelacakan kerusakan adalah teknik lokalisasi atau fokus pada blok rangkaian atau bagian yang dimungkinkan menglami kerusakan.

Apabila sumber daya listrik sudah benar-benar tersambung dengan baik, tetapi pada monitor tidak menampilkan apapun saat dinyalakan. Dengan bantuan seperangkat sistem unit dan dipastikan video card berfungsi dengan baik gejala apa yang muncul saat power ON/OFF dinyalakan. Dari hasil tersebut kita bisa menganalisa bagian apa yang bermasalah.


Tabel Kemungkinan Kerusakan

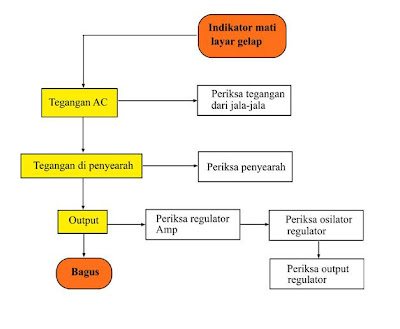

Mencari Kerusakan Pada Blok Power Regulator

Gejala: Lampu indikator mati, layar gelap.

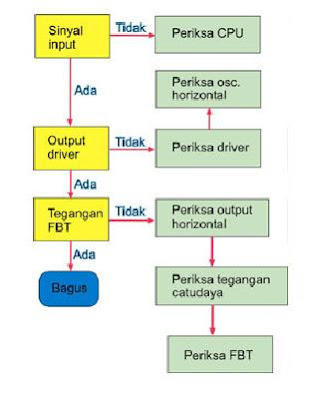

Pelacakan Kerusakan Pada Rangkaian Horisontal

Gejala: Lampu indikator hidup tetapi layar gelap

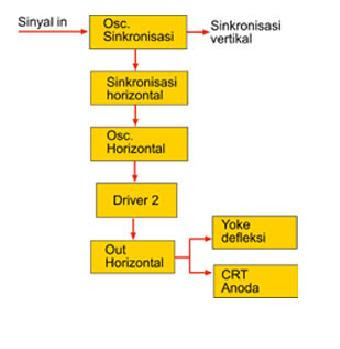

Secara umum rangkaian horizontal berfungsi untuk membangkitkan tegangan tinggi. Rangkaian horizontal ini terdiri dari oscillator horizontal, driver horizontal, dan penguat horizontal. Oscillator kan membangkitkan sinyal-sinyal atau tegangan-tegangan defleksi horizontal dan vertical yang dibutuhkan untuk mengatur scanning garis-garis pada layar CRT secara merata di seluruh permukaan. Sinyal defleksi horizontal mengatur jalannya gerakan berkas elektron ke kiri ke kanan/scanning ke arah horizontal, sedangkan sinyal defleksi vertikal mengatur jalannya dari atas ke bawah.

Sinyal oscillator horizontal akan diperkuat oleh driver horizontal sebelum masuk ke penguat horizontal. Adapun tugas dan fungsi penguat horizontal adalah menghasilkan suatu tegangan dengan bentuk dan amplitudo tertentu yang akan disalurkan ke defleksi horizontal. Di samping itu juga akan menghasilkan tegangan tinggi bagi tabung. Di dalam rangkaian horizontal, rangkaian pembangkit tegangan tinggi berfungsi untuk menaikkan tegangan antara 10 KV – 50 KV. Sebelum tegangan tinggi ini msauk ke anoda, CRT diratakan/disearahkan dulu melalui dioda tegangan tinggi (dioda HVREC). Yang harus diingat didalam perbaikan horizontal kita harus memakai CPU.


Pelacakan Kerusakan Pada Rangkaian Vertikal

Gejala: Indikator hidup dan raster berbentuk garis horizontal.

angkaian vertikal berfungsi untuk membangkitkan sinyal-sinyal yang berbentuk gigi gergaji yang diumpankan kepada yoke defleksi untuk penelusuran atau scanning secara vertikal pada layar/tabung CRT.

Gerakan scanning ini dilakukan sebanyak 50 kali tiap detik. Agar jalannya scanning pada layar CRT cocok maka oscillator disinkronkan oleh pulse-pulse sinkron vertikal yang datangnya dari CPU.

Blok dan Flowchart

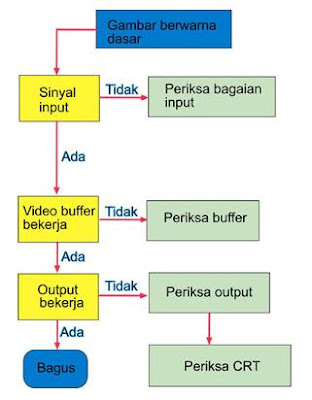

Rangkaian RGB

Secara umum rangkaian RGB berfungsi untuk mengatur sinyal-sinyal perbedaan warna sekaligus memperkuat sinyal video. Rangkaian RGB ini sangat berperanan penting dalam pengaturan warna-warna pada layar CRT. Rangkaian ini menghasilkan tiga warna dasar disebut juga warna dasar yakni R=Merah, G=Hijau, B=Biru. Seedangkan warna-warna yang dihasilkan setelah pencampuran dari warna dasar disebut warna sekunder atau warna campuran.

Pin Conector


Kerusakan pada konektor ini juga bisa berakibat fatal, diantaranya warna menjadi dasar, misalnya biru saja, merah atau hijau yang pasti warna tidak normal. Dapat juga mengakibatkan tidak ada tampilan pada layar monitor.

Jadi untuk mengatasinya kita tinggal membuka socketnya dan lihat apakah ada kabel yang putus (ini hanya berlaku pada monitor yang memiliki konektor yang bisa bongkar pasang), dan untuk monitor yang konektornya tidak bisa dibongkar pasang maka kita tinggal membeli kabel datanya dan memasang kembali sesuai dengan susunannya.

Gmbr Pin Konektor Yang Rusak

Bersambung ...
