Bab IV Timer-Counter

UNTER UP-DOWN 74193

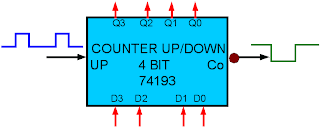

Gambar 4.1. Counter up-down 4 bit 74193

Saya sangat yakin sekali bahwa gambar 4.1. tersebut diatas sangat familiar sekali dengan anda. Counter 74193 adalah counter 4 bit binary yang dapat diatur dengan mode counter up atau counter down, dan dapat pula dilakukan PRESET pada D0-D1-D2-D3. Bila kita berikan pulsa pada inputan clock UP maka counter akan menghitung dan bila hitung sudah melimpah dari 1111 menuju ke 0000 untuk counter UP maka Pin Carry Out Co akan melimpah dengan mengeluarkan logika low.

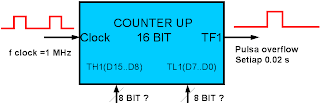

Gambar 4.2. Counter up-down 16 bit 74193

Apabila anda dihadapkan pada kasus counter seperti pada contoh gambar 4.2. berapakan data yang harus diisikan pada TL1 dan TH1, agar terjadi pulsa overflow setiap 0.02 detik.

Agar terjadi overflow setelah 65535 mikro detik atau 0.65535 detik maka data yang harus diloadkan ke register TL1 dan TH1 adalah

65535 - 65535 = 0000 h

Agar terjadi overflow setelah 10000 mikro detik atau 0.01 detik maka data yang harus diloadkan ke register TL1 dan TH1 adalah

65535 - 10000 = 55535 d atau 0D8EF h

Berarti pada contoh kasus tersebut maka,

Agar terjadi overflow setelah 20000 mikro detik atau 0.02 detik maka data yang harus diloadkan ke register TL1 dan TH1 adalah

65535 - 20000 = 45535 d atau 0B1DF h
