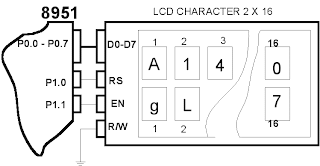

Gambar 3.12. Koneksi Mikrokontroler 89S51 ke LCD Character 2 x 16
Beberapa pin yang penting pada LCD Character adalah sebagai berikut :
RS : Register Select
RS = 0; untuk menulis ke register instruksi
RS = 1; untuk menulis ke register data
R/W: Read/ write
R/S = 0; proses write ( penulisan data/ instruksi )
R/S = 1; proses read ( pembacaan )
EN: Enable data
difungsikan untuk penguncian data ( lacht ), pada saat ada transisi high to low
maka data atau instruksi pada data bus akan terkunci.
D0-D7: Data bus 8 bit
difungsikan untuk pengiriman data atau instruksi
Tabel 3.1. Konfigurasi PIN LCD 2 x 16 Character
| Pin Number | Simbol |
| 1 | Vss |
| 2 | Vcc |
| 3 | Vee |
| 4 | RS |
| 5 | R/W |
| 6 | E |
| 7 | DB0 |
| 8 | DB1 |
| 9 | DB2 |
| 10 | DB3 |
| 11 | DB4 |
| 12 | DB5 |
| 13 | DB6 |
| 14 | DB7 |
| 15 | BPL |
| 16 | GND |
Tabel Fungsi pin pada LCD Karakter
| Nama Signal | Fungsi |
| DB0 – DB7 | Untuk mengirimkan data karakter atau dan instruksi |
| E | Enable- Signal start untuk mulai pengiriman data atau instruksi |
| R/W | Signal yang digunakan untuk memilih mode baca atau tulis ‘0’ : write ‘1’ : tulis |
| RS | Register Select “0”: Instruction register (Write) “1”: Data register (Write, Read) |
|
|
|
| Vee | Tegangan Pengaturan kontras pada LCD |
| Vcc | Tegangan Vcc |
| Vss | Tegangan 0V atau Ground |
|
|
|
