3.6.1 Pengaturan DAC dengan Push Button

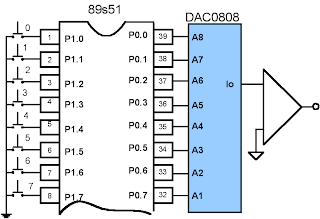

Gambar 3.18. Pengaturan tegangan output DAC dengan Push button



;Percobaan 6.1.

;Pengaturan tegangan output DAC melalui penekanan tombol Push button

Org 0h

Mov P0,#0

Start: Nop

DeteksiP10:JB P1.0,DeteksiP11

Mov P0,#1

SJMP Start

DeteksiP11:JB P1.1,DeteksiP12

Mov P0, #2

SJMP Start

DeteksiP12:JB P1.2,DeteksiP13

Mov P0, #4

SJMP Start

DeteksiP13:JB P1.3,DeteksiP14

Mov P0, #8

SJMP Start

DeteksiP14:JB P1.4,DeteksiP15

Mov P0, #16

SJMP Start

DeteksiP15:JB P1.5,DeteksiP16

Mov P0, #32

SJMP Start

DeteksiP16:JB P1.6,DeteksiP17

Mov P0, #64

SJMP Start

DeteksiP17:JB P1.7,DeteksiP10

Mov P0, #128

SJMP Start

End

Mungkinkah anda membuat gelombang sinus dengan menggunakan DAC ? Bila mungkin bagaimananakah caranya ?



Gambar 3.19. Pembentukan gelombang sinus dari DAC


Petunjuk: Gunakan lookup tabel dengan nilai-nilai yang akan dikeluarkan pada output DAC, sehingga dengan nilai-nilai ini akan membentuk tegangan analog dan bila di displaykan ke Osciloscope akan keluar sinyal sinus.
