3.2. Pembangkit Clock Sederhana

Dengan memanfaatkan waktu tunda pada saat mengeluarkan logika "1" dan logika "0" maka secara sederhana mikrokontroler dapat digunakan untuk membangkitkan clock generator. Clock dapat dikoneksikan ke osciloscope untuk pengukuran frekuensi clock, dengan indikator pada LED.

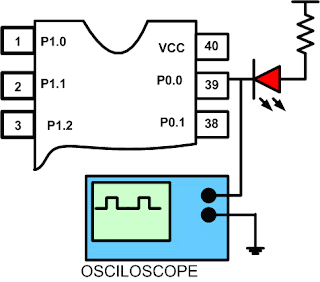

Gambar 3.3. Rangkaian clock generator



Gambar 3.4. Clock generator


;Percobaan 3.2.1, Listing Program LED 0N-OFF

;Pada percoaan ini anda akan mengamati sebuah bit pada port P0 akan berkedip

;dengan frekuensi kedipan yang dapat diatur melalui subrutine delay

;pada pemrograman ini anda dapat mengatur frekuensi kedipan melalui delay

;sehingga bila bit dari port P0.0 ini dikoneksikan ke osciloscope maka akan

;tampak suatu clock dengan frekuensi tertentu

Org 0h ; menentukan alamat awal ROM

Nop ; memberikan waktu tunda 1 us

Start: Setb P0.0 ; mengeluarkan logika 1 pada P0.0 ( kondisi ON )

Acall Delay ; memanggil subrutin delay

Clear P0.0 ; mengelurakan logika 0 pada Bit P0.0 ( kondisi OFF )

Acall Delay ; memanggil subrutine delay

SJMP Start ; loncat ke label start

;==============

;Subrutin Delay

;==============

Delay: Mov R0,#5 ; isi register R0 dengan 5

Delay1:Mov R1,#0FFh ; isi register R1 dengan FFh

Delay2:Mov R2,#0FFh ; isi register R2 dengan FFh

DJNZ R2,$ ; kurangi R2 dengan 1 dan loncat ke baris ini

DJNZ R0,Delay1 ; kurangi R0 dengan 1 dan loncat ke delay1 bila R0

Ret ; tidak nol
